Medición de nivel y de presión en sistemas de vacío

Área de aplicación

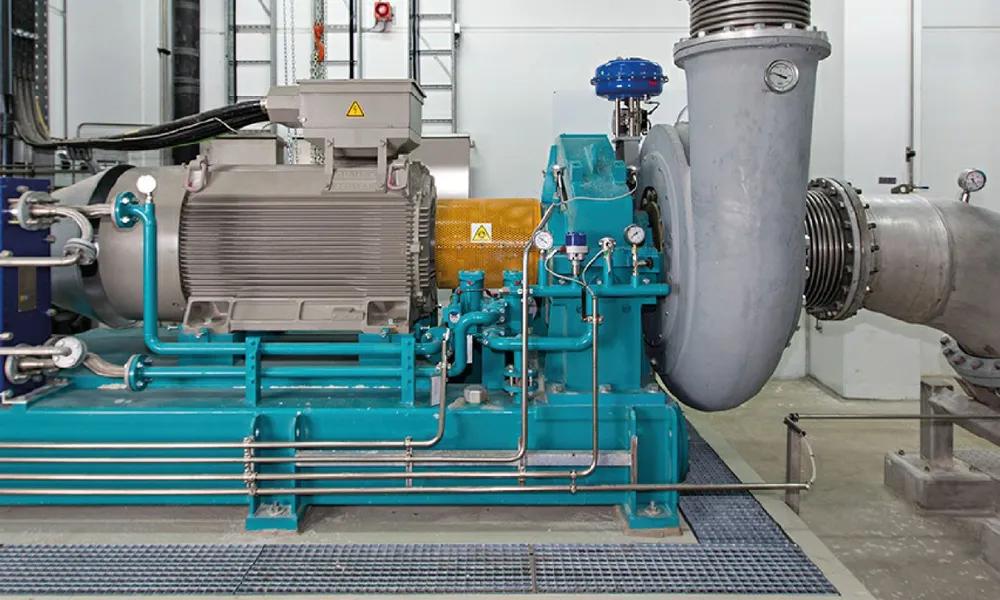

Se utiliza un sistema de vacío para drenar las máquinas papeleras, que funcionan a una gran velocidad. El alto nivel de vacío se genera, por ejemplo, mediante un ventilador centrífugo monofase o multifase. La intensidad del vacío se regula mediante el número de revoluciones de un accionamiento eléctrico, por lo que es necesario medir el vacío de forma continua. Además, para garantizar un funcionamiento seguro, debe monitorizarse el sistema de lubricación de los rodamientos del ventilador de vacío. A este fin se mide la presión en las líneas de aceite lubricante y el nivel en el depósito de alimentación.

Ventajas

Fiabilidad

Medición de presión fiable en las líneas de aceite lubricante, incluso con vibraciones

Rentabilidad

Medición del vacío estable a largo plazo gracias a la celda de medición cerámica sin aceite

Comodidad

Información sobre la temperatura del aire y el aceite lubricante disponible en el sistema de control

Datos de proceso

Tarea de medición

Medición de nivel y presión

Punto de medición

Sistema de vacío

Rango de medición hasta

-0,75 … 0 bar

Producto

Aceite lubricante, aire

Temperatura de proceso

+30 … +90 °C

Presión de proceso

-0,75 … 0 bar

Requisitos especiales

Alto nivel de vacío permanente, vibraciones
