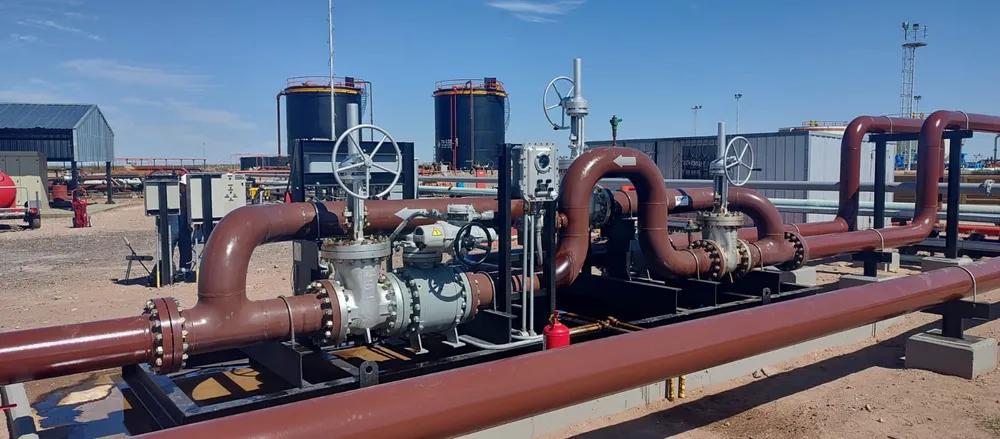

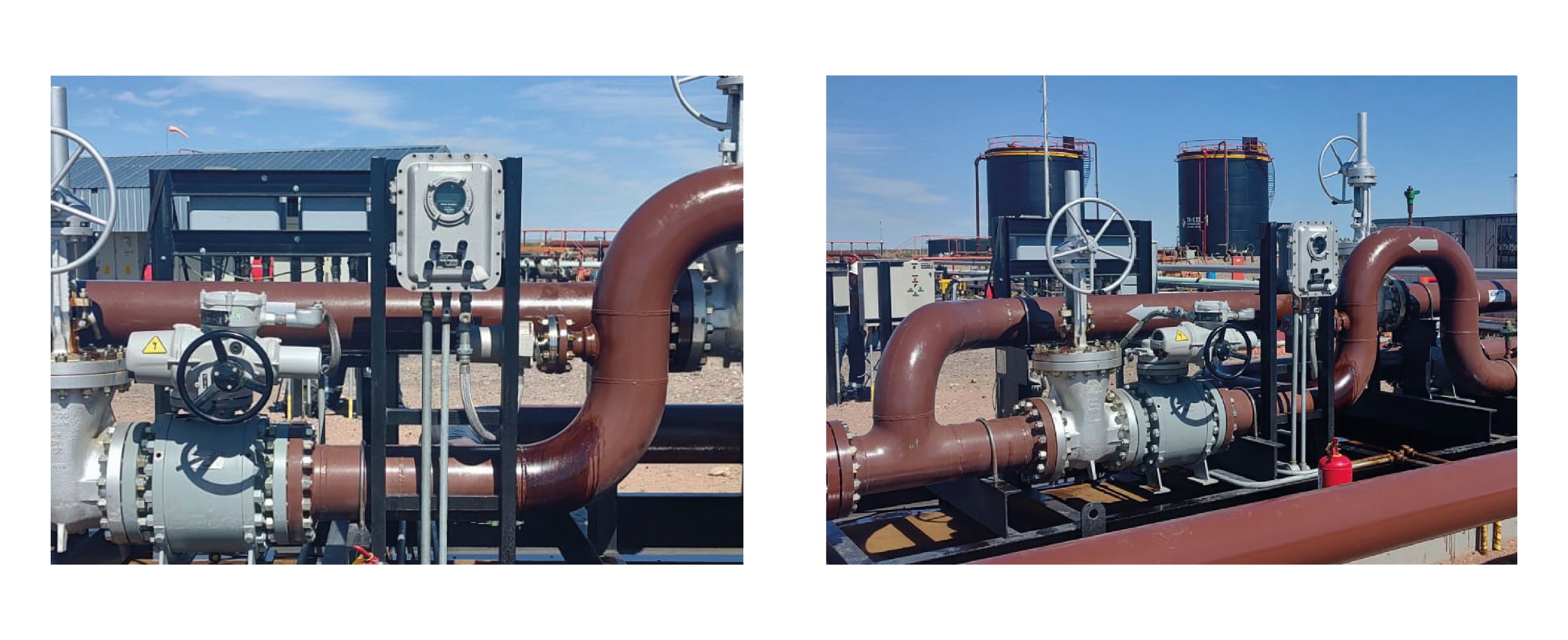

Consiste en una (1) rama principal en 10” (Entrada / Salida), una salida adicional de rechazo de 10”, loop de calidad en forma “U” y un by-pass general al skid.
El loop de calidad contara con un analizador de corte de agua y TSV conectada a drenaje 2''. El equipo contará con válvulas esféricas de accionamiento eléctrico en 10'' para derivación a tanque de almacenamiento/tanque. Las bridas de interconexión del skid serán en 10'' #300 RF y 2''#300 RF.
Todo el conjunto montado en un skid de acero estructural auto portante. El skid contara con cáncamos de izaje y 2 PAT en lados opuestos.

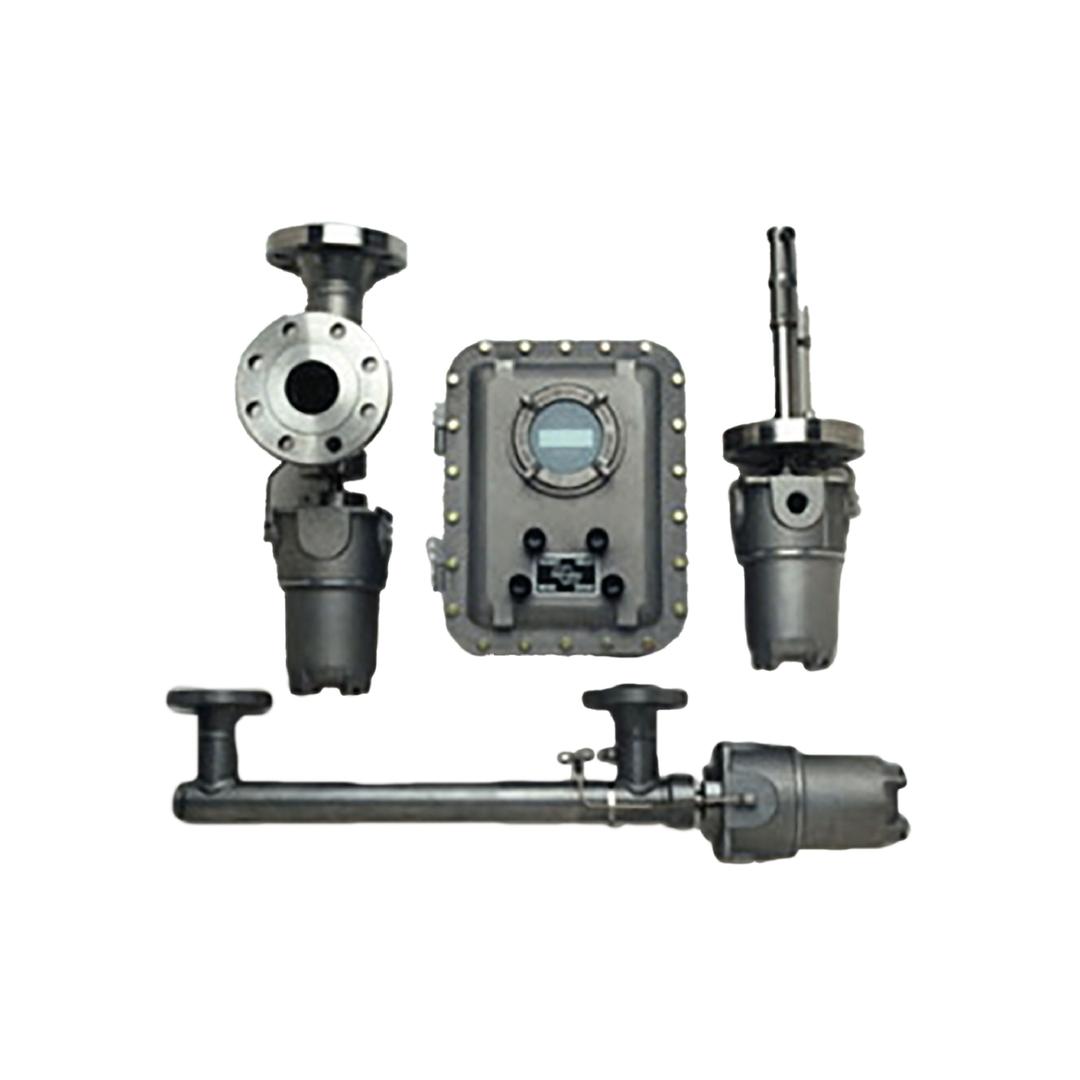

La unidad cuenta con equipamiento de última generación en Analizador Corte de Agua, Válvulas Esféricas Actuadas y Esclusas, Válvulas de alivio y Manómetros. Previendo también pruebas FAT, SAT y toda la instalación y puesta en marcha.
Variables de Proceso
- Caudal Máximo: 10500 m3/d.
- Temperatura de Operación: 50 ºC.
- Presión de Operación: 45/52 Kgf/cm2(g).
Condiciones Diseño & Datos Fluidos
- Caudal: 10500 m3/d.
- Temperatura Diseño: 90ºC.
- Presión Diseño: 52 Kgf/cm2(g).
- Fluido: Petroleo Crudo.
- Densidad: 830 kg/m3.
- Viscosidad Dinámica: 10-30 cP.
