Cámara térmica para detección de fugas
G- Series

Las FLIR Gx320, G620 y Gx620 son cámaras innovadoras de visualización óptica de imágenes de gas (OGI) diseñadas para detectar hidrocarburos, metano (CH4) y otras emisiones de compuestos orgánicos volátiles (COV) procedentes de múltiples etapas de la cadena de suministro de petróleo y gas, así como de otras industrias. Con una resolución térmica de hasta 640 × 480 (307,200 pixeles), las cámaras FLIR serie G cuentan con análisis innovadores de cuantificación de gases que miden el tipo de fuga y la gravedad dentro de la cámara, eliminando la necesidad de un dispositivo secundario. Aunque todos los modelos cuentan con la certificación OOOOa, las cámaras FLIR Gx320 y Gx620 cumplen con ATEX, lo que hace que estos modelos de cámara sean ideales para detectar emisiones de gas en sistemas complejos como los de refinerías, instalaciones petroquímicas, plataformas de pozos de gas natural, estaciones de compresión y plantas de generación de energía.

Visualización y cuantificación de gases superiores

Funciones revolucionarias de detección de fugas de gas, incluido el análisis de cuantificación dentro de la cámara, que mide el tipo y el tamaño de las fugas y elimina la necesidad de un dispositivo secundario


Registrar e informar los hallazgos de manera eficiente

Wi-Fi y Bluetooth integrados® le permiten conectarse a teléfonos inteligentes o tabletas, y editar y almacenar imágenes sin esfuerzo en la nube, o transferir archivos de manera inalámbrica utilizando el servicio en la nube FLIR Ignite™ incluido


Ergonómico para una operación cómoda

Opere cómodamente e interactúe con la cámara de la serie G gracias a su pantalla táctil LCD giratoria de 10.16 cm (4 in), que permite ver objetivos desde cualquier dirección

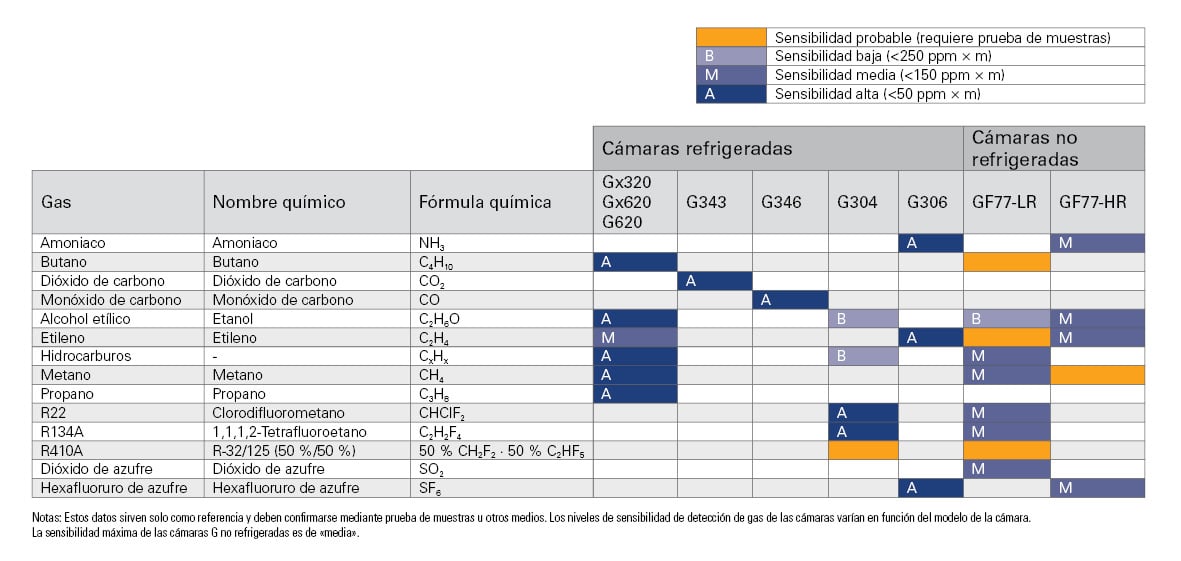

¿Qué tipos de gases puede ver con una cámara OGI?

Resolución de IR

Resolución térmica de 320 × 240 (76 800 píxeles)

Paso del detector

30 μm

Precisión

±1 °C (±1,8 °F) para el rango de temperatura de 0 °C a 100 °C (32 °F a 212 °F) o ±2 % de la lectura para el rango de temperatura >100 °C (>212 °F)

Rango espectral

3,2 µm a 3,4 µm

Conformidad de uso en ubicaciones peligrosas

ATEX/IECEx, Ex ic nC op es IIC T4 Gc II 3 G
ANSI/ISA-12.12.01-2013, Clase I División 2
CSA 22.2 No. 213, Clase I División 2

Generación de imágenes y óptica

Análisis de imágenes

10 puntos, 5 cuadros con máx./mín./promedio, 1 línea (horizontal o vertical), correcciones de medición

Campo de visión

24° × 18° (23 mm)

Enfoque

Manual

Grabación de vídeo MPEG

Sí

Grabación y transmisión de vídeo

H.264 en tarjeta de memoria

JPG radiométrico

Sí

LCD en color

Pantalla LCD táctil de 4”, 640 × 480 píxeles con rotación

Modos de imagen

Imagen IR, imagen visual, modo de alta sensibilidad (HSM), filtro de reducción de ruido

Número F de la cámara

1,59

Paletas de colores

Arctic, White hot, Black hot, Iron, Lava, Rainbow, Rainbow HC

Paso del detector

30 μm

Punto láser

Sí

Rango espectral

3,2 µm a 3,4 µm

Refrigeración de sensor

Microenfriador Stirling (FLIR MC-3)

Resolución de IR

Resolución térmica de 320 × 240 (76 800 píxeles)

Tipo de detector

Matriz de plano focal (FPA), InSb refrigerada

Velocidad de fotogramas de la pantalla

60 Hz

Vídeo IR no radiométrico

H.264 (AVC) sobre RTSP (Wi-Fi), MPEG4 sobre RTSP (Wi-Fi), MJPEG sobre UVC y RTSP (Wi-Fi)

Vídeo IR radiométrico

RTRR (.csq), sobre UVC

Visor ajustable

OLED integrado e inclinable, 800 × 480 píxeles

Visualización en cámara

LCD panorámica de 800 × 480 píxeles, visor OLED inclinable de 800 × 480 píxeles

Zoom

Zoom digital continuo de 1 – 8 ×

Medición y análisis

Correcciones de medición

Temperatura reflejada, distancia, transmisión atmosférica, humedad, óptica externa

Cuadro de área

5 (mín./máx./pmd.)

Cuantificación de gases

Cuantificación de la cámara integrada

Delta T

Sí

Grabación

Grabación MultiREC: grabe varios archivos automáticamente en un orden personalizable

Medidor puntual

10

Precisión

±1 °C (±1,8 °F) para el rango de temperatura de 0 °C a 100 °C (32 °F a 212 °F) o ±2 % de la lectura para el rango de temperatura >100 °C (>212 °F)

Rango de temperatura

-20°C a 350°C (-4°F a 662°F)

Subrangos disponibles:
-20°C a 10°C (-4°F a 50°F)
-10°C a 25°C (14°F a 77°F)
10°C a 50°C (50°F a 122°F)
40°C a 85°C (104°F a 185°F)
70°C a 120°C (158°F a 248°F)
100°C a 160°C (212°F a 320°F)
130°C a 200°C (266°F a 392°F)
180°C a 260°C (356°F a 500°F)
240°C a 350°C (464°F a 662°F)

Sensibilidad al gas

CH₄: <9,6 ppm x m
Hidrocarburos (múltiples): <4 ppm x m
(ΔT = 10°C, distancia = 1 m)

Sensibilidad térmica

<10 mK a 30°C (86°F)

Comunicación y almacenamiento de datos

Formato de archivo de imagen

JPEG estándar, con datos de medición incluidos. Modo de solo infrarrojos

Interfaces de comunicación

USB 2.0, Bluetooth a través de auriculares, Wi-Fi, HDMI

Radio

Frecuencia de operación:
•Bluetooth + EDR: 2402–2480 MHz
•WLAN 2,4 GHz: 2412–2462 MHz
•WLAN 5 GHz: 5150-5250 MHz Tenga en cuenta que la banda de frecuencia 5150-5250 MHz es solo para uso en interiores. Consulte las normativas nacionales.

Salida RF (EIRP)
• Bluetooth + EDR: <10 dBm
•WLAN: antena de <17 dBm


•Antena integrada PIFA (ganancia: máxima 2,6 dBi)

Salida de vídeo

HDMI 640 × 480, HDMI 1280 × 720, DVI 640 × 480, DVI 800 × 600

Soporte de almacenamiento

Tarjeta SD extraíble

General


Contenido del paquete

Cámara de infrarrojos con lente, batería (2 piezas), cargador de batería, fuente de alimentación que incluye conectores múltiples, correa de mano, correa para el cuello, tapa del lente, correa para tapa del lente, tarjeta de memoria, cable HDMI-HDMI, cable USB, destornillador TX20, tornillo con perilla (tornillo opcional para la cubierta trasera), documentos impresos y estuche de transporte rígido

GPS [extraíble]

Los datos de ubicación se agregan automáticamente a cada imagen fija y primer fotograma del video desde el GPS integrado

Peso [lente y baterías incl.]

3 kg (6,18 lb)

Servicios de nube

Por Wi-Fi; FLIR Ignite para cargar, organizar, almacenar y compartir imágenes de manera directa y segura (firmware necesario disponible)

Alimentación

Tiempo de arranque

Normalmente 7 min a 25 °C (77 °F)

Tiempo de carga

2,5 horas a 95 % de capacidad, estado de carga indicado con LED

Tiempo operativo de la batería

>2,5 horas a 25 °C (68 °F) y uso típico

Tipo de batería

Batería recargable de iones de litio, 7,4 V, cargada en la cámara o en un cargador aparte de 2 conectores

Características medioambientales y certificaciones

Certificaciones

RoHS: 2011/65/EU
WEEE: 2012/19/EU
RED: 2014/53/EU
EMC: ETSI EN 301 489-1 (radio), ETSI EN 301 489-17, EN 55032 (emisión), EN 55035 (inmunidad), EN 61000-4-8 Nivel 5 (campo magnético), EN 61000-6-2, Ambiente de inmunidad industrial, FCC 47 CFR parte 15 B, clase B (emisión), ICES-003

Conformidad de uso en ubicaciones peligrosas

ATEX/IECEx, Ex ic nC op es IIC T4 Gc II 3 G
ANSI/ISA-12.12.01-2013, Clase I División 2
CSA 22.2 No. 213, Clase I División 2

Golpes y vibraciones

Choque: 25 g (IEC 60068-2-27); vibración: 2 g (IEC 60068-2-6)

Montaje

UNC ¼"-20

Protección

IP54 (IEC 60529)

Rango de temperatura de almacenamiento

-30°C a 60°C (-22°F a 140°F)

Rango de temperatura operativa

Entre -20 °C y 50 °C (entre -4 °F y 122 °F)
