Logo de ELPRO

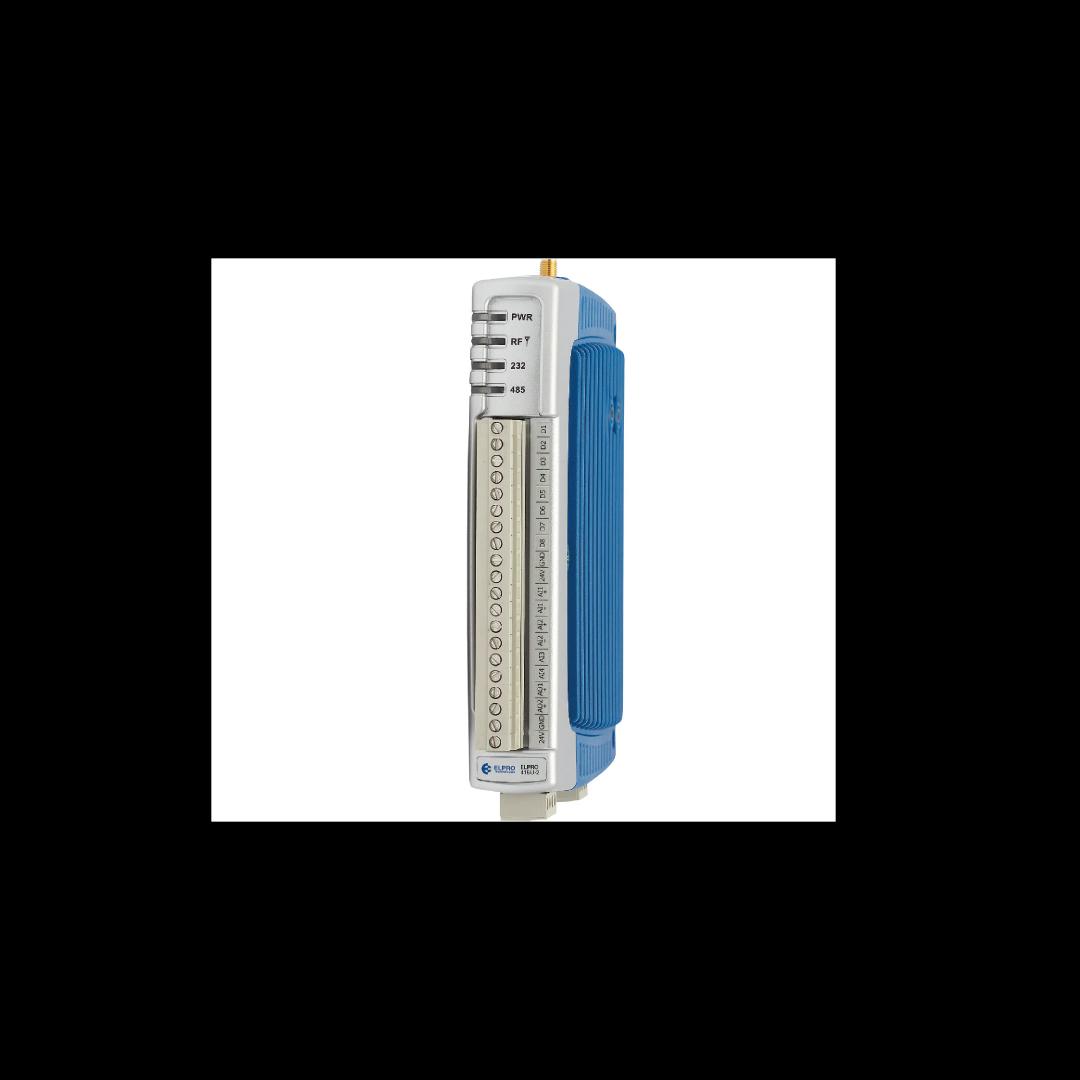

Puerta de enlace inalámbrica
905U-G

La serie 905U-G de ELPRO admite una variedad de protocolos industriales y se puede combinar con los productos 905U-I/O y 115S de ELPRO para crear redes de bus de datos y I/O simples a complejas. Repetición de saltos múltiples cinco veces, utilizando espectro ensanchado de 900MHz.

Radiofrecuencia

Frecuencia de transmisión: 902–928 MHz

Potencia de transmisión: 1W

Modulación: FHSS, FSK

Distancia de transmisión: 15 km @ 1W EIRP

Protocolos por modelo

105U-G-MD1:

Modbus RTU (master/slave), DF1 up a 4300 I/O point

Modbus, RS-232/RS-485

DF1 (full duplex), RS-232, 300–38400 bps


105U-G-ET1:

EtherNet/IP (Level 2 I/O server)

Modbus/TCP (Class 0, 1, partially Class 2 slave)

TCP/IP functions; HTTP, FTP, SMTP


105U-G-PR1:

Profibus DP slave a EN 50170 standard; 416 I/O bytes


105U-G-PR2:

Profibus DP master a EN 50170 standard; 2048 I/O bytes

Entradas y salidas

Entradas/Salidas digitales: 8

Conexiones

Ethernet: 10/100 BaseT

RS-232: conector DB-9 hembra (Configuración)

RS-485: bornera 2 pines (Expansiones ELPRO)

Alimentación

Rango de tensión: 12–24 Vac / 15–30 Vdc

Consumo en reposo: 85 mA @ 12V

Consumo en transmisión: 450 mA - 1,25 A @ 13,8V

Cargador de batería 12 Vdc

Hoja de datos 905U-G
.PDF, 407.32 KB
