Pirómetro fijo
Csmicro 2M

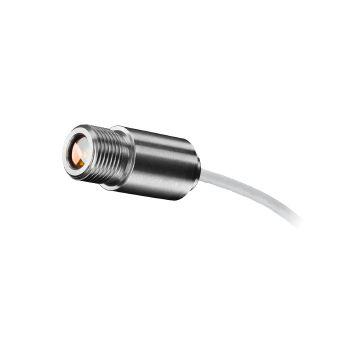

El pirómetro optris CSmicro 2M se ha concebido para un rango de temperatura desde 250°C hasta 1600°C. Su rango espectral especial de 1,6 µm lo hace ideal como pirómetro IR para la medición de la temperatura en metales. El pequeño cabezal de sensado infrarrojo es apropiado para el montaje en lugares muy estrechos y permite, de este modo, una reducción de los costes en la integración mecánica de determinados procesos.

Campos de aplicación del pirómetro optris CSmicro 2W 2M

Con una longitud de onda adecuada para superficies metálicas, el pirómetro IR optris CSmicro 2W 2M mide de forma fiable metales a temperaturas de hasta 1.600 °C.

El termómetro IR es especialmente popular en las industrias de procesamiento de metales y se emplea para soldar, soldar, reformar, calentar por inducción o sinterizar.

Otros ámbitos de aplicación son la vigilancia de trenes rodantes, los procesos de soldadura de tubos y la conformación de forjas y matrices.


Aplicación móvil IR para dispositivos Android

Con IR mobile podrá supervisar y analizar sus mediciones de temperatura por infrarrojos en un smartphone o una tableta conectados. La aplicación funciona en la mayoría de los dispositivos Android 4.4+ con un puerto micro USB compatible con USB-OTG (On The Go).


Características

• Diagrama temporal de temperatura con función de zoom

• Valores digitales de temperatura

• Configuración de la emisividad, transmisividad y otros parámetros.

• Escalado de la salida de 4-20 mA/ 0-10 V y configuración de la salida de alarma.

• Cambio de unidad de temperatura: Celsius o Fahrenheit

• Guardado/carga de configuraciones y diagramas T/t.

• Restablecer la configuración predeterminada de fábrica del sensor

• Simulador integrado


Software de infrarrojos optris Compact Connect incluido

El software de análisis de temperatura optris Compact Connect se ha desarrollado específicamente para la documentación y el análisis exhaustivos de los datos de medición de temperatura de nuestros termómetros infrarrojos estacionarios. No requiere licencia y se incluye en todos los envíos de pirómetros.


Rango de temperatura (escalable vía software)

250 … 800°C (2ML)

385 … 1600°C (2MH)

Rango espectral

1,6 µm

Resolución óptica (90 % energía)

40:1 (2ML)

75:1 (2MH)

Lente CF [close focus] (opcional)

2.7 mm @ 110 mm (2ML)

1.5 mm @ 110 mm (2MH)

Precisión del sistema

±(0,3% Tmed +2°C)1)2)

Reproducibilidad

±(0,1% Tmed +1°C)1)2)

Coeficiente de temperatura

± 0,05 K/K ó ± 0,05 %/K3)

NETD4)

40 mK (2ML) / 50 mK (2MH)

Tiempo de respuesta (90%)

8 ms (mA version: 20 ms)

Emisividad / Ganancia (ajustable vía software)

0,100 – 1,100

Transmisividad (ajustable vía software)

0,100 – 1,100

Procesamiento de la señal (parámetros ajustables vía software)

Peak hold (retención de valores), valley hold (borrado de valores), promedio, función de retención extendida con umbral y la histéresis

Dimensiones de la electrónica: longitud

35 mm, diámetro: 12 mm

Software

optris Compact Connect (Windows)

IR mobile (Android)

Clase de protección

IP 65 (NEMA-4)

Temperatura ambiente

–20 … 125 °C (cabezal de sensado)

–20 … 80 °C (Electrónica)

–20 … 75 °C (Electrónica / mA version)5)

Temperatura de almacenaje

desde -40 … 85°C (cabezal de sensado y la electrónica)

Salida / análoga

0 – 5/10 V (mV version) o 4 – 20 mA (mA version)

Salida / alarma

0 – 30 V / 50 mA (colector abierto)

(mA version: 500 mA)

Salida / digital

uni- / bidirectional, 9,6 kBaud, 0/3 V digital level / USB opcional

Funciones del LED

Indicación de alarma, asistencia automática, autodiagnóstico, indicación de la temperatura (Vía código de temperatura)

Entrada

Entrada funcional programable para la configuración de la emisividad externa6) / compensación de la temperatura ambiente6), señal activa o función Peak hold

Longitud del cable

cabeza a la electrónica: 0,5 m (estandar), 3 m, 6 m

después de la electrónica: 0,5 m (estandar), 3 m

Fuente de alimentación

5-30 V DC

Hoja de datos CSmicro 2M
.PDF, 452.71 KB
