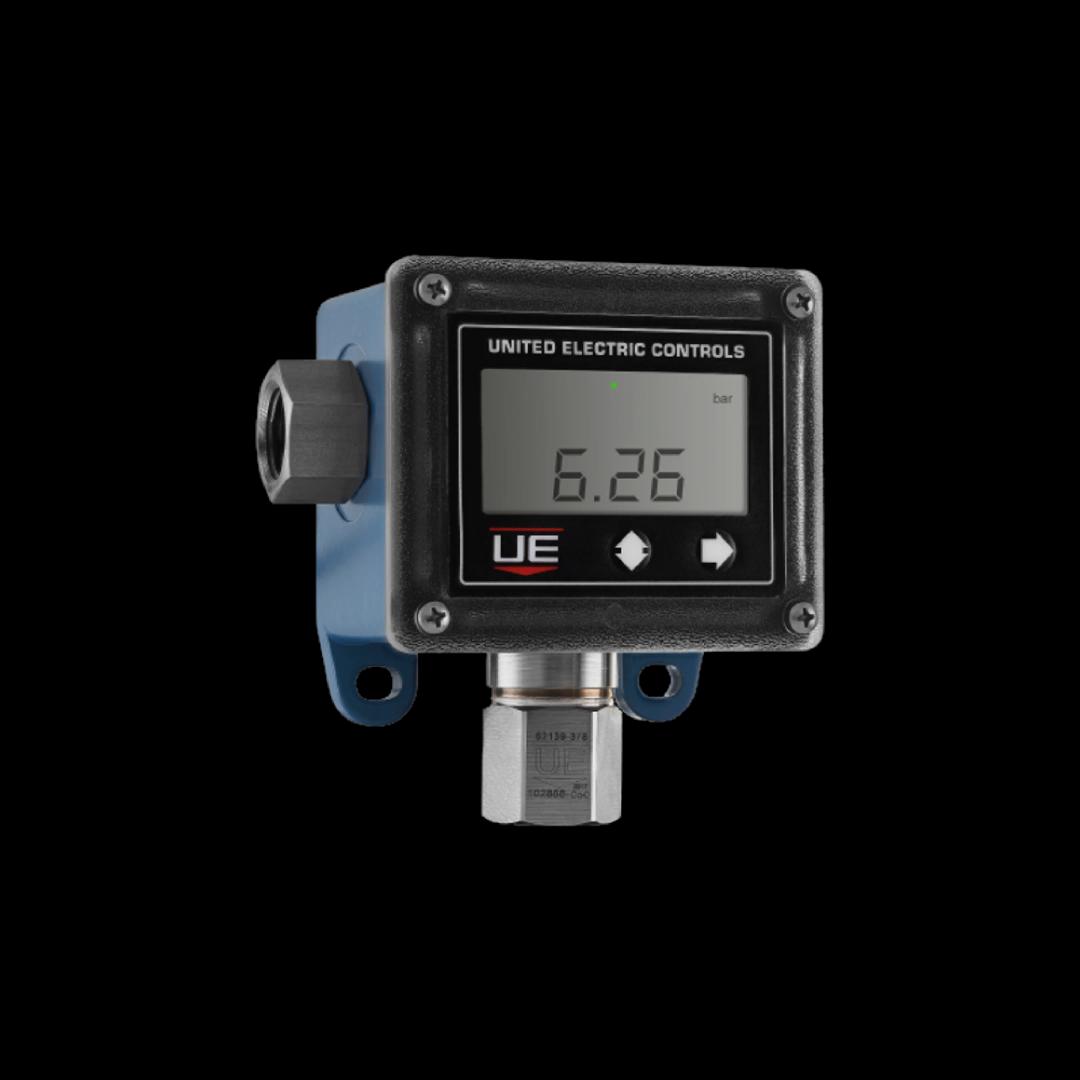

Presostato electrónico
ONE SERIES

La serie ONE es un dispositivo multifuncional (interruptor, medidor y transmisor) que se instala a través de una única conexión de proceso mientras utiliza el cableado existente, lo que reduce el costo de instalación. Los autodiagnósticos patentados IAW® (Estoy trabajando) comunican continuamente su estado de salud y aumentan la eficiencia operativa y de mantenimiento. El punto de ajuste y la banda muerta son totalmente ajustables y se programan fácilmente a través del teclado de pantalla o mediante conexión HART. Certificado para clasificaciones de áreas peligrosas, intrínsecamente seguras y no inflamables.

Interruptor inteligente a prueba de explosiones One Series



•  El único producto en el mercado (sistema de protección) que actualiza y moderniza los sistemas existentes para la protección y emergencias de sus equipos y sus procesos ya que es un transmisor con dos salidas de relés, substituyendo el interruptor, el indicador y el transmisor.
•  Con dos relés de salida (contactos electrónicos) el mismo equipo puede hacer redundancia de paro, monitorear y controlar equipos como los variadores, hacer Hi-Lo, como elemento de alarma local o cualquier aplicación que requiera el mismo equipo ya que el sistema actúa como sensor, lógica, y funciones de paro.
•  Todos los interruptores/transmisores tienen un contacto adicional del autodiagnóstico (IAW) para dar una indicación de un fallo seguro “ Fail safe”
•  Con la banda programable (ajuste y banda muerta) a 100% los clientes pueden substituir cualquier interruptor/transmisor en su planta con pocos modelos ahorrando sustantivamente los costos de inventario, programación y compras.
•  Aumenta la confiabilidad y las fallas ocultas ya que la precisión es de .5% y la repetitividad de .1%. Con un bajo costo los clientes pueden obtener data más confiable lo cual evita emergencias y paros inesperados.
•  Con los tres equipos se eliminan inmensamente los costos de mantenimiento de tres unidades ya que tienen un autodiagnóstico (IAW) patentizado y ya a los interruptores como no son mecánicos evitas quitarlos, programarlos y ajustarlos.
•  Los equipos indican en la pantalla la máxima, mínimas, cantidad de paradas, presión que experimento y se ajusta a cualquier unidad de medida.
•  Se programa en el teclado el punto fijo, banda muerta, NA, NC, subiendo o bajando y una función modo ventada que los clientes pueden programarlo para que trabaje en un rango especifico (ejemplo Hi-Lo)
•  Los equipos tienen otras funciones programables como retardo de proceso, puerto tapado, enclavamiento, “offset”, spam, limpieza de picos y todos con una la habilidad de contraseña para evitar modificaciones
•  Se programan local o atreves de un portátil tipo hart. Todos tienen luz indicadora.


La Serie “Todo en uno” es un sistema multifuncional – interruptor, medidor y transmisor- que se instala a través de una única conexión de proceso y utiliza el cableado existente, lo que reduce el costo de instalación.

El autodiagnóstico patentado IAW® (I Am Working) (Estoy Trabajando), comunica continuamente su estado de salud y aumenta la eficiencia operativa y de mantenimiento.

Las aplicaciones típicas que utilizan la serie “Todo en uno” incluyen el control de equipos rotativos (bombas, compresores, turbinas), la supervisión de recipientes de sellado, la supervisión de filtros, el control de BOP y cabezales de pozo, y la supervisión criogénica para el almacenamiento y transporte de GNL. El control y monitoreo de variador de velocidad, la sustitución de contactos secos por sistemas analógicos, control de nivel en tanques (Hi-LO) y cuando quieres substituir un interruptor mecánico por fallas o por obtener data remota.

Precisión

0.5 % de intervalo del rango total, a temperatura ambiente

Repetibilidad

0.1 % de intervalo del rango total

Estabilidad a largo plazo

±0.25 % del rango/año máximo

Deriva térmica

0.03 % de escala total por °C (0.12 % para el rango P10 y K10)

Tiempo de respuesta del interruptor

≤ 100 ms para la detección del cambio de paso completo y cambio de estado de salida con funciones de filtro y demora de disparo desactivadas

Tiempo de respuesta de la salida analógica:

250 ms máximo con el FILTRO APAGADO, solo modelos de presión

Tiempo de respuesta de la pantalla:

400 ms (se actualiza 2.5 veces por segundo)

Demora de disparo (demora de decisión del interruptor)

0 a 999.9 segundos en incrementos de 1/10 segundos

Ajuste de 4 MA (escala la salida de 4 mA)

Programable de -3 a 25 % del rango del sensor; los valores están en las unidades de medida seleccionadas y dependen del rango

Ajuste de 20 MA (escala la salida de 20 mA)

Programable de 50 a 110 % del rango del sensor; los valores están en las unidades de medida seleccionadas y dependen del rango

Salida analógica (solo modelos 1XTX):

Salida de corriente de 4-20 mA, compatible con HART® versión 7 y según NAMUR NE 43, 360 ohmios máx. a 24 VCC, rango de control escalable en campo de 2:1. Se indican fallas a ≤3.6 mA. Consulte el manual de instalación para ver los detalles.

Recinto y tapa

Aleación de aluminio 360 con recubrimiento de epoxi certificado tipo 4X/IP66 con ventana de vidrio templado. Consulte los esquemas de dimensiones para ver más detalles.

Conducto

3/4” NPT hembra, aluminio fundido, 2 aberturas.

Punto de ajuste y banda inactiva

Programable en todo el rango del sensor

Distancia efectiva de transmisión:

2,000 pies (610 metros) a un voltaje nominal para los modelos 1XSW

Sensores

Presión manométrica: piezas de acero inoxidable 316L para contacto con líquidos, diafragma soldado, conexión de proceso de 1/2” NPT (hembra), elemento de silicio de extensómetro piezorresistivo micromaquinado, relleno con 0.25 ml de aceite de silicio, desplazamiento máximo del diafragma: 0.00053 pulgadas.

Temperatura máxima de los medios: -40 a 257 °F (-40 a 125 °C).

Vacío: Todos los sensores de presión manométrica soportan vacíos profundos sin efectos en la calibración. Para conocer los rangos de vacío compuestos, consulte la página 8.

Presión diferencial: acero inoxidable 316L, diafragmas soldados, conexiones de proceso de 1/4” NPT (macho), elemento de silicio de extensómetro piezorresistivo, llenado de aceite de silicio.

Temperatura máxima de los medios: -40 a 257 °F (-40 a 125 °C).

Temperatura: vaina de 0.25” de diámetro externo de acero inoxidable 316 con un elemento RTD de platino de 4 cables, 100 ohmios, disponible con relleno de epoxi (temperatura local baja) o relleno de polvo (temperatura remota alta). Límites de temperatura de los medios:

- 328 a 1000°F, intermitente a 1100 °F (-200 a 538 °C, int. a 593 °C) para rangos TC, TH y TT

- 40 a 500 °F (-40 a 260 °C) para rangos TR y TL

Emisión

EN 61000-6-4 Clase A
