Sistema de tratamiento de aguas residuales por UV

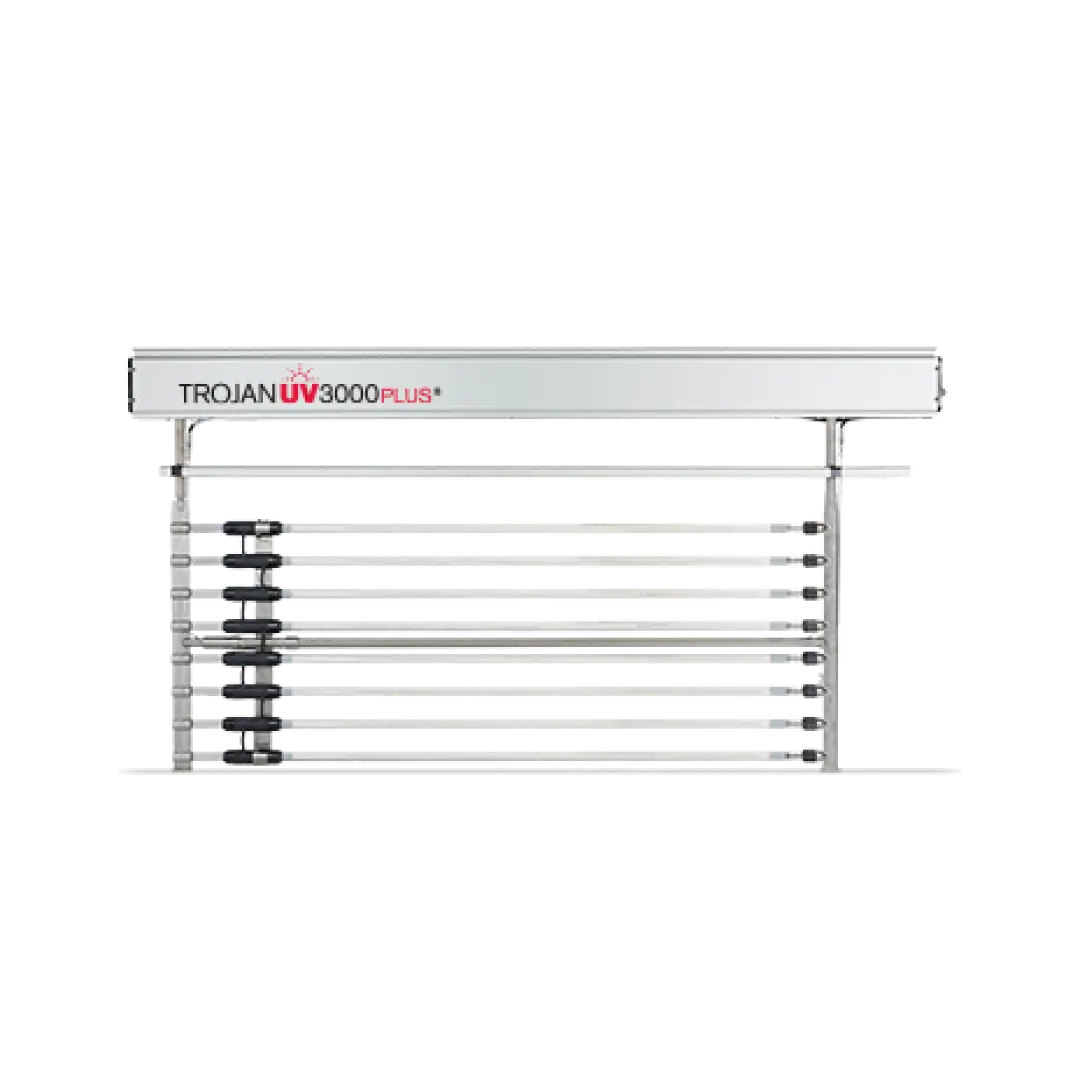

TrojanUV3000PTP

La PTP (planta de tratamiento empaquetada) TrojanUV3000® es ideal para tratar flujos de hasta 3 MGD (473 m 3 /h). Está prediseñado para una instalación rápida y económica y está diseñado con componentes probados para proporcionar una solución UV confiable para pequeñas aplicaciones de tratamiento de aguas residuales. El TrojanUV3000PTP se puede instalar en tanques de contacto de cloro y canales de efluentes existentes. Viene preprobado, premontado y precableado para minimizar los costos de instalación, y también puede equiparse con canales prefabricados de acero inoxidable con vertederos incorporados. Los canales se integran fácilmente con las tuberías bridadas existentes mediante cajas de transición.

Módulos UV independientes y avanzados
Ahorro de espacio, las reactancias electrónicas están alojadas directamente en los módulos, no en armarios externos separados. Esto minimiza la superficie en planta requerida del sistema UV y elimina la necesidad de aire acondicionado. En efecto las reactancias son refrigeradas por convección, por tanto se reducen los costes de O&M. Cada módulo incorpora un indicador del estado de las lámparas UV para confirmación visual rápida de que todas las lámparas están operando.

Funcionamiento, componentes y diseño probados
El sistema TrojanUV3000™PTP ha sido validado a través de bioensayos refrendados por el regulador en más de 1000 instalaciones en todo el mundo. Los datos de rendimiento están obtenidos de los ensayos en campo reales (bioensayos de validación) para varios caudales, calidad del efluente y UVTs – proporcionado garantías del diseño del sistema. Este sistema modular es escalable y se puede instalar en el exterior para reducir los costes de instalación.

Configuración de la instalación altamente flexible
El sistema TrojanUV3000™PTP tiene canales prediseñados de acero inoxidable con vertedero interior, que se instalan como una estructura autosoportada. Los canales de acero inoxidable se integran fácilmente con las tuberías bridadas existentes utilizando las cajas de transición altamente adaptables de Trojan.

Características del sistema

Aplicaciones típicas

Hasta 3 MGD (473,2 m3/h)

Tipo de lámpara

Baja presión

Tipo de reactancia

Electrónica; no variable

Potencia de entrada por lámpara

45 u 87,5 Vatios

Configuración de la lámpara
Horizontal, paralela al flujo
Configuración del módulo

2 a 4 lámparas por módulo

Configuración del banco

Hasta 10 módulos por banco

Configuraciones del canal

Bancos de lámparas en serie

Hasta 2

Opciones de canal

Acero inoxidable (opción de Trojan) Hormigón (por otros)

Opciones de dispositivo de control de nivel

Vertedero fijo

Clasificación de los paneles

Monitor del Sistema /Centro de control

Fibra de vidrio (3R)

Recinto de la reactancia

Tipo 6P (IP67)

Método de refrigeración de la reactancia

Convección; no se necesita aire acondicionado o aire forzado

Localización de la instalación

Interior o exterior

Sistema de Monitorización & Control

Controlador
Opcional; Solo supervisión
Monitorización de la intensidad UV

Opcional

Indicación de estado local

Edad de las lámparas (horas)

Intensidad UV (mW/cm2)

Estado de los bancos (encendido/apagado)

Alarma de baja intensidad

Alarma de fallo de lámpara

Alarmas remotas

Intensidad UV (4 – 20 mA)

Alarma común (discreta)

Necesidades eléctricas

Distribución de Potencia
Receptáculos individuales con interruptor sin conexión a tierra (GFI)
Cantidad necesaria
1 Receptáculo cada 2 módulos
Entrada de potencia
120V, una fase
Hoja de datos TROJANUV3000PTP
.PDF, 8614.18 KB
