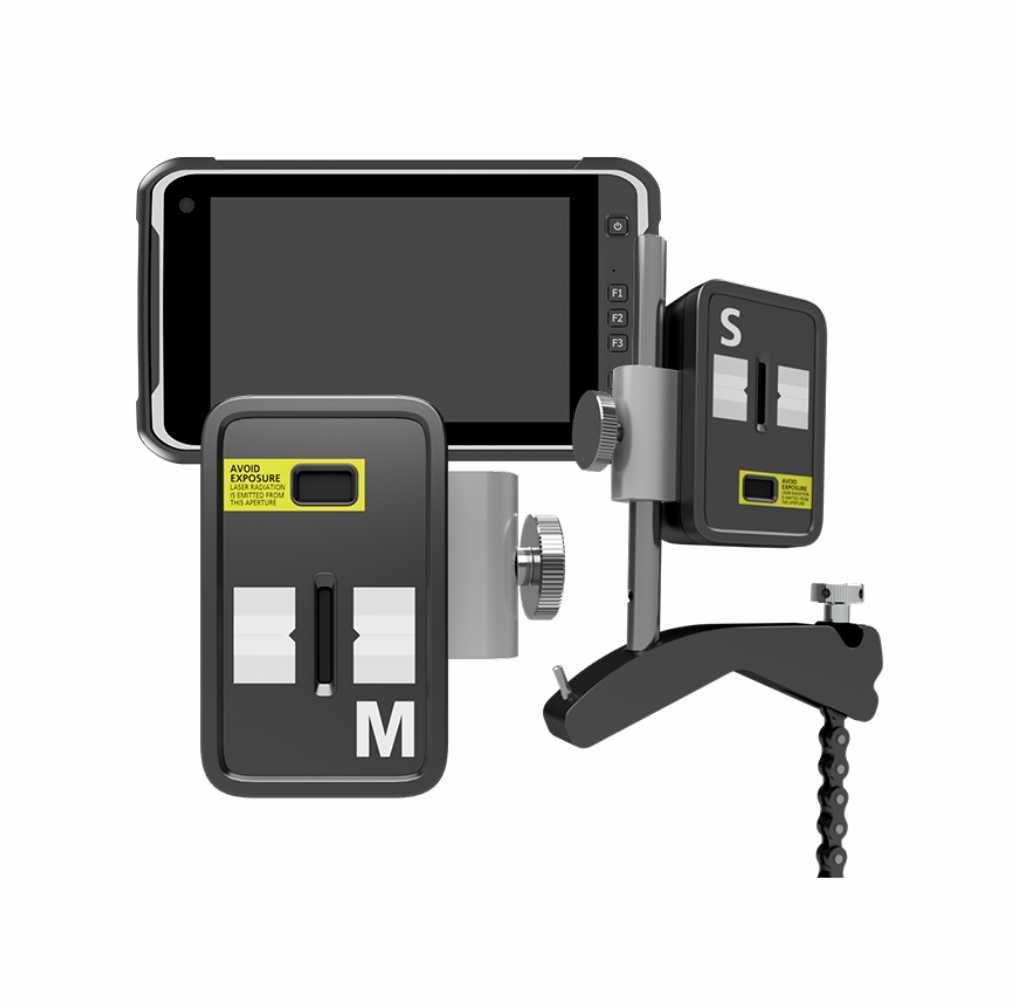

Alineador láser
Acoem AT-300

La herramienta de alineación de ejes con láser de línea digital de próxima generación redefine la precisión y la productividad en los métodos de medición.

Utilizando la tecnología avanzada del sensor de línea digital de tercera generación, nuestro último sistema de alineación de ejes ofrece una precisión óptima.

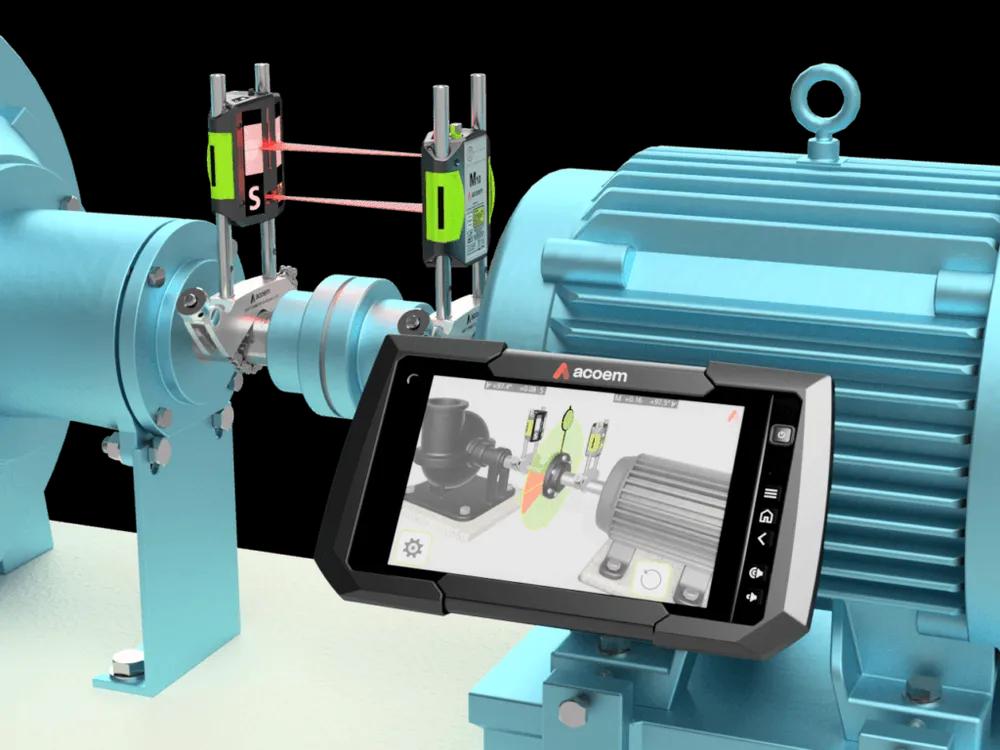

Interfaz GuideU™: Descubra el futuro de la alineación de ejes en 3D con el ACOEM AT-300 y su innovadora interfaz GuideU™. Esta revolucionaria tecnología establece nuevos estándares de precisión, facilidad de uso y exactitud de alineación. Con una interfaz gráfica de usuario patentada y propia, el AT-300 redefine el proceso de alineación, haciéndolo más sencillo y preciso que nunca.


Láser de línea digital:

• Precisión: los láseres lineales proporcionan una línea de referencia clara y recta que facilita la obtención de una alineación precisa. La línea láser es muy visible y elimina las conjeturas asociadas con los métodos tradicionales.

• Velocidad: la medición de la alineación de ejes con un láser de línea es más rápida en comparación con otros métodos. La línea láser indica rápidamente la desalineación, lo que permite realizar ajustes rápidos y reducir el tiempo de inactividad.

• Precisión: Los láseres de línea proporcionan mediciones de alineación precisas, lo que reduce el riesgo de problemas relacionados con la desalineación, como desgaste prematuro y reducción de la vida útil del equipo.

• Fácil de usar: los láseres de línea son fáciles de usar y requieren una capacitación mínima. La línea láser simplifica el proceso de alineación, haciéndolo accesible para una gama más amplia de operadores.


Acoem True Live™: posicionamiento e informes en tiempo real con la función Acoem True Live™

Obtenga la posición de ambos ejes en tiempo real con la función Acoem True Live™, lo que garantiza mediciones precisas y oportunas.


Métodos de medición: Nuestros métodos de medición ofrecen una variedad de beneficios adaptados a diversas necesidades. El método Clock™ garantiza precisión mediante una rotación de 180°, mientras que el método TRIPOINT Express™ optimiza las mediciones con automatización. El método Tripoint™ combina puntos manuales con una rotación de 60° para una alineación precisa. Para mayor versatilidad, el método Multipoint inicia las mediciones desde cualquier posición, perfecto para aplicaciones de turbinas y cojinetes deslizantes. Experimente una mayor comodidad con el método Multipoint Express , que automatiza el enfoque clásico Multipoint. Confíe en nuestros métodos para realizar mediciones eficientes y confiables.

Presentamos la pantalla de alineación ACOEM: legibilidad inigualable a la luz del sol y rendimiento robusto


Con una gama de características diseñadas para sobresalir en entornos difíciles, esta pantalla multitáctil capacitiva de 8 pulgadas es un punto de inflexión en la industria.


• Legible a la luz del sol: disfrute de una visibilidad clara en condiciones de mucha luz con Gorilla Glass.

• Rendimiento robusto: la clasificación IP67 garantiza un funcionamiento a prueba de agua y polvo.

• Temperaturas extremas: funciona sin problemas de -20 °C a 60 °C (-4 °F a 140 °F).


Temperatura de funcionamiento

-10 a 50 °C (14 a 122 °F)

Temperatura de almacenamiento

-20 a 70 °C (-4 a 158 °F)

Temperatura de almacenamiento a largo plazo Temperatura ambiente

18 a 28 °C (64 a 82 °F)

Temperatura de carga de la batería

0 a 40 °C (32 a 104 °F)

Humedad relativa

10 – 90 %

Protección ambiental

IP65 (hermético al polvo y protegido contra chorros de agua)

Láser

Láser de diodo de clase II de 650 nm

Potencia del láser

< 1 mW

Distancia de medición

Hasta 15 m

Detector

Sensor digital de 3.ª generación

Detector angular subtenso

30 mrad/m (3 mm/100 mm por metro)

Resolución del detector

1 μm

Precisión de la medición

0,3 % ± 7 μm

Procesamiento de señales

Procesamiento de señales digitales con rechazo de puntos laterales, detección de bordes, eliminación de luz ambiental y modo antivibración

Protección contra luz ambiental

Filtrado óptico y rechazo de señales de luz ambiental.

Inclinómetro

Inclinómetros MEMS duales de alto rendimiento

Resolución del inclinómetro

0,01 °

Precisión del inclinómetro

±0,2 °

Giroscopio

Sensor de movimiento inercial MEMS de 6 ejes con compensación de deriva y calibración de campo automática

Precisión del giroscopio

±1 °

Hoja de datos Acoem AT-300
.PDF, 1395.50 KB
