Alineador láser
RT-300

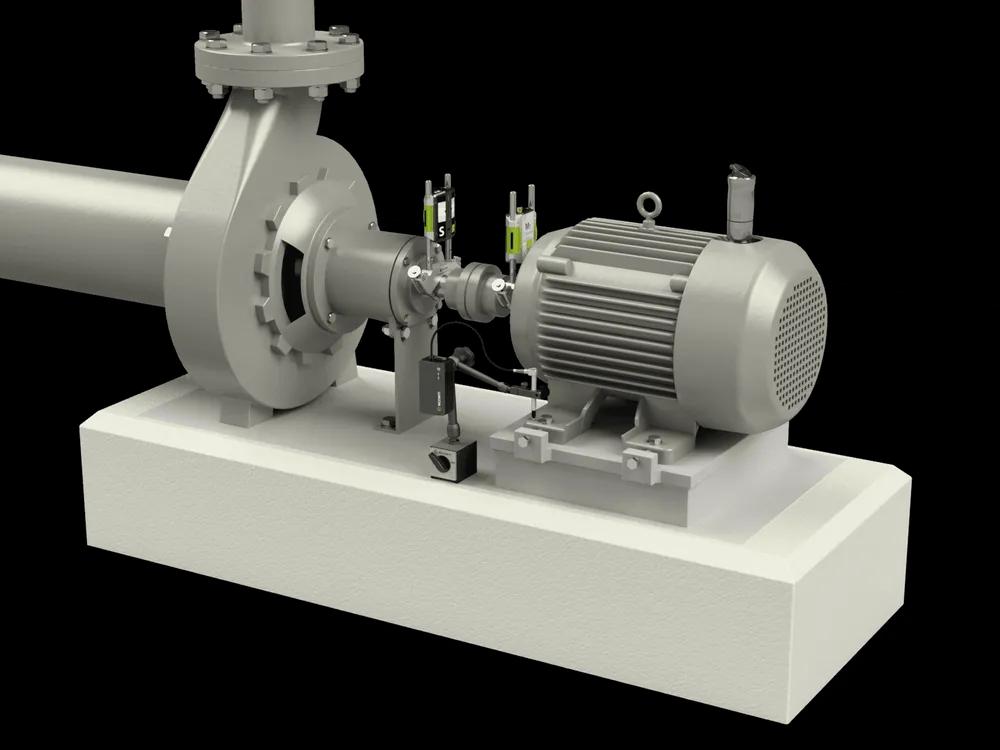

Con el RT-300 puede realizar diagnósticos de máquinas en el lugar con una herramienta completa de alineación de ejes de precisión y una conexión a la nube para guardar informes y buscar datos históricos, todo combinado en una sola herramienta

Impulsada por el conjunto de aplicaciones intuitivas que ofrece Acoem, esta herramienta lo hace todo: alineación de ejes, análisis de vibraciones, inspecciones puntuales en cojinetes y medición segura y confiable con la sonda única para todas las comprobaciones previas a la alineación.

Una herramienta completa de alineación de ejes de precisión, diagnóstico de máquinas en el lugar y una conexión a la nube para almacenar informes y revisar datos históricos, todo combinado en una sola herramienta, el RT-300 es una herramienta única para los mecánicos de la Industria 4.0.

Prealineación

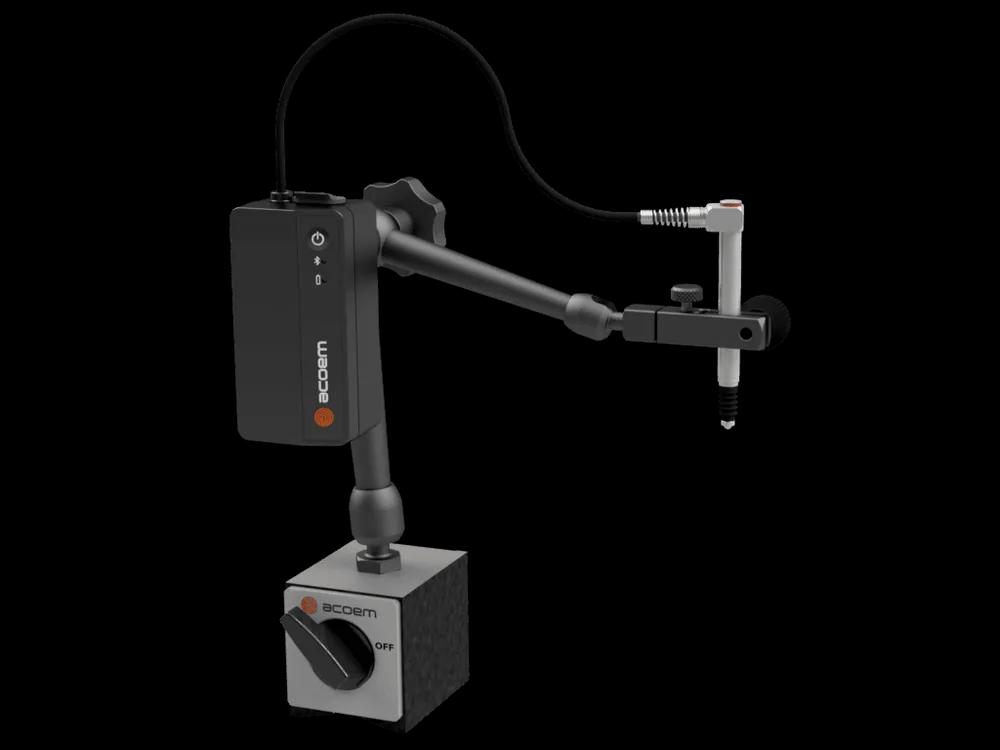

• Sonda de alta precisión e inalámbrica que mide directamente en el pie de la máquina.

• Sensor LVDT con rango de medición de ± 2,5 mm y alta precisión (dentro de 0,005 mm).

• Comprobaciones de descentramiento axial y radial en bridas y ejes mediante la medición del montaje excéntrico o sesgado de los cubos de acoplamiento y/o la comprobación de ejes doblados – Run-Out

• Comprobación de movimientos directamente en los pies de la máquina, es decir, de pata coja: True SoftCheck, una función pionera en el sector

• Comprobación de las holguras de los cojinetes – LiftCheck

• Comprobación de movimientos debidos a tensiones en las tuberías

• Mediciones de crecimiento térmico en carcasas de máquinas


Material de la carcasa

marco de aluminio anodizado y plástico ABS de alto impacto

sobremoldeado con caucho TPE

Temperatura de funcionamiento

-10 a 50 °C (14 a 122 °F)

Temperatura de almacenamiento

-20 a 70 °C (-4 a 158 °F)

Temperatura de carga de la batería

0 a 40 °C (32 a 104 °F)

Humedad relativa

10 – 90%

Peso

M7: 212 g (7,5 oz) S7: 188 g (6,6 oz)

Dimensiones

92 mm x 77 mm x 33 mm (3,6 x 3,0 x 1,3 pulgadas)

Protección ambiental

IP 65 (Estanco al polvo y protegido contra chorros de agua)

Láser

láser de diodo clase II de 650 nm

Ángulo del ventilador de la línea láser

6°

Divergencia de la línea láser (completa ángulo)

0,25 mrad

Potencia del láser

< 1 mW

Distancia de medición

hasta 10 m

Detector

2da generación. sensores digitales

Resolución del detector

1 µm

Precisión de medición

0,3% ± 7 µm

Procesamiento de señal

Procesamiento de señal digital con rechazo de punto lateral, borde

Detección, eliminación de luz ambiental y modo antivibración.

Inclinómetro

Inclinómetros MEMS duales de alto rendimiento

Resolución del inclinómetro

0,01°

Precisión del inclinómetro

±0,2°

Comunicación inalámbrica

Transmisor Bluetooth Clase I

Alcance de comunicación

10 m (33 pies)

Carga

5V, 0,5A
