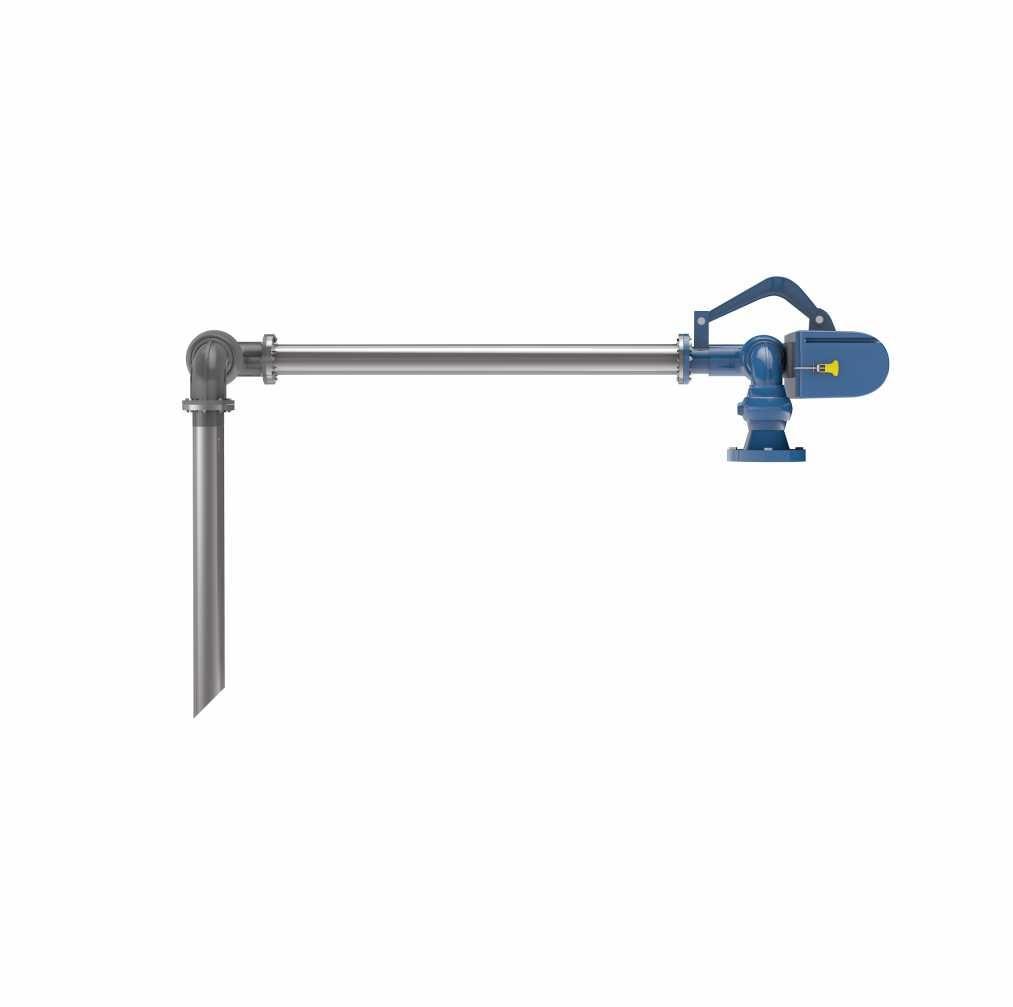

Brazo de carga inferior (AFH)
Tipo marco A

El AFH es ideal para aquellas aplicaciones con alturas de elevación más bajas. Su diseño simple pero robusto ha brindado décadas de servicio confiable. Su diseño compacto lo hace ideal para islas de carga donde el brazo debe dar servicio a ambos lados de la plataforma. También es una buena opción para aplicaciones de recuperación de vapor.

Características y beneficios

• Juntas giratorias serie 3000

• Diseño simple y probado

• Construcción de acero al carbono/aluminio

• Sellos de fluorocarbono de baja temperatura

• Amplia compatibilidad

• Contrapeso de ajuste fácil 790

• Ajuste de resorte fácil y seguro

• Topes de desplazamiento ascendentes y descendentes integrados

• Garantía de 5 años

• Mangueras de acero inoxidable trenzado o de material compuesto Rackmaster

• Disponible con acoplador de carga inferior Lynx

• Garantía de 3 años

• Disponible en tamaños de 3” y 4”

• Se almacena en posición vertical, casi vertical


Materiales

(CA) Acero al carbono/aluminio

Focas

Fluorocarbono de baja temperatura

Presión de trabajo

80 PSI (5,5 bares)

Presión de prueba

120 PSI (8,2 bares)

Temperatura de funcionamiento

-20ºF a 140ºF (-29ºC a 60ºC)

Movimiento angular arriba/abajo

+45º a -15º (desde la horizontal)

Espaciado horizontal típico

26" (660 mm)

Espaciado vertical típico

15" (381 mm)

Alcance típico (radio)

De 60" a 80" (1524 mm a 2032 mm)

Diámetro nominal

3" y 4"

Caudales típicos (velocidades < 15 pies/seg (7,5 m/seg))

200-600 GPM (757-2271 LPM)

Peso

~275 libras*

Hoja de datos brazo de carga tipo marco A
.PDF, 228.22 KB
