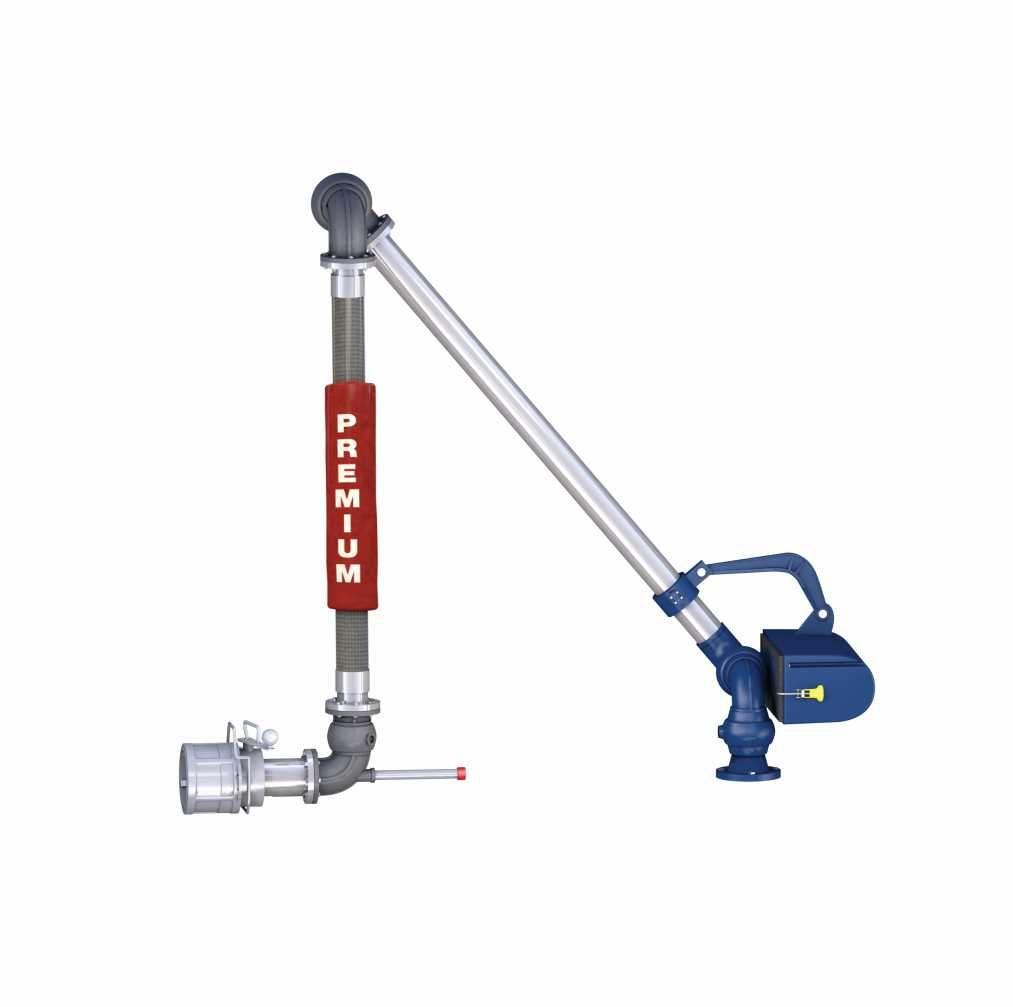

Brazo de carga superior (SCI)
Tipo tijera

Se utiliza principalmente para cargar camiones cisterna donde los alcances serán inferiores a 120” (3048 mm). Este brazo versátil está diseñado específicamente para instalaciones de carga superior donde se requiere un rango de operación variable. El brazo secundario gira 360 grados en el plano horizontal, lo que proporciona un margen de posicionamiento de hasta el doble de su longitud.

Características y beneficios

·     Tamaños de 3" y 4"

·     Construcción de hierro dúctil/aluminio

·     Juntas giratorias serie 3000

·     Diseño simple y probado

·     Construcción de acero al carbono/aluminio

·     Sellos de fluorocarbono de baja temperatura

·     Amplia compatibilidad

·     Contrapeso de ajuste fácil 790

·     Ajuste de resorte fácil y seguro

·     Topes de desplazamiento ascendentes y descendentes integrados

·     Garantía de 5 años

·     Disponible con válvula de carga

·     El cierre de seguridad se cerrará automáticamente si no se supervisa.

·     El enlace de control remoto permite al operador activar la válvula mientras está en el camión


Materiales

Hierro dúctil/aluminio

Focas

Fluorocarbono de baja temperatura

Presión de trabajo

80 PSI (5,5 bares)

Presión de prueba

120 PSI (8,2 bares)

Temperatura de funcionamiento

-20ºF a 140ºF (-29ºC a 60ºC)

Movimiento angular arriba/abajo

+70º a -20º (desde la horizontal)

Espaciado horizontal típico

24" (610 mm)

Espaciado vertical típico

15" (381 mm)

Alcance típico (radio)

De 60" a 108" (de 1524 mm a 2743 mm)

Diámetro nominal

3" y 4"

Caudales típicos (velocidades < 15 pies/seg (7,5 m/seg))

300-600 GPM (2000-3500 LPM)

Hoja de datos brazo de carga superior tipo tijera (SCI)
.PDF, 756.24 KB
