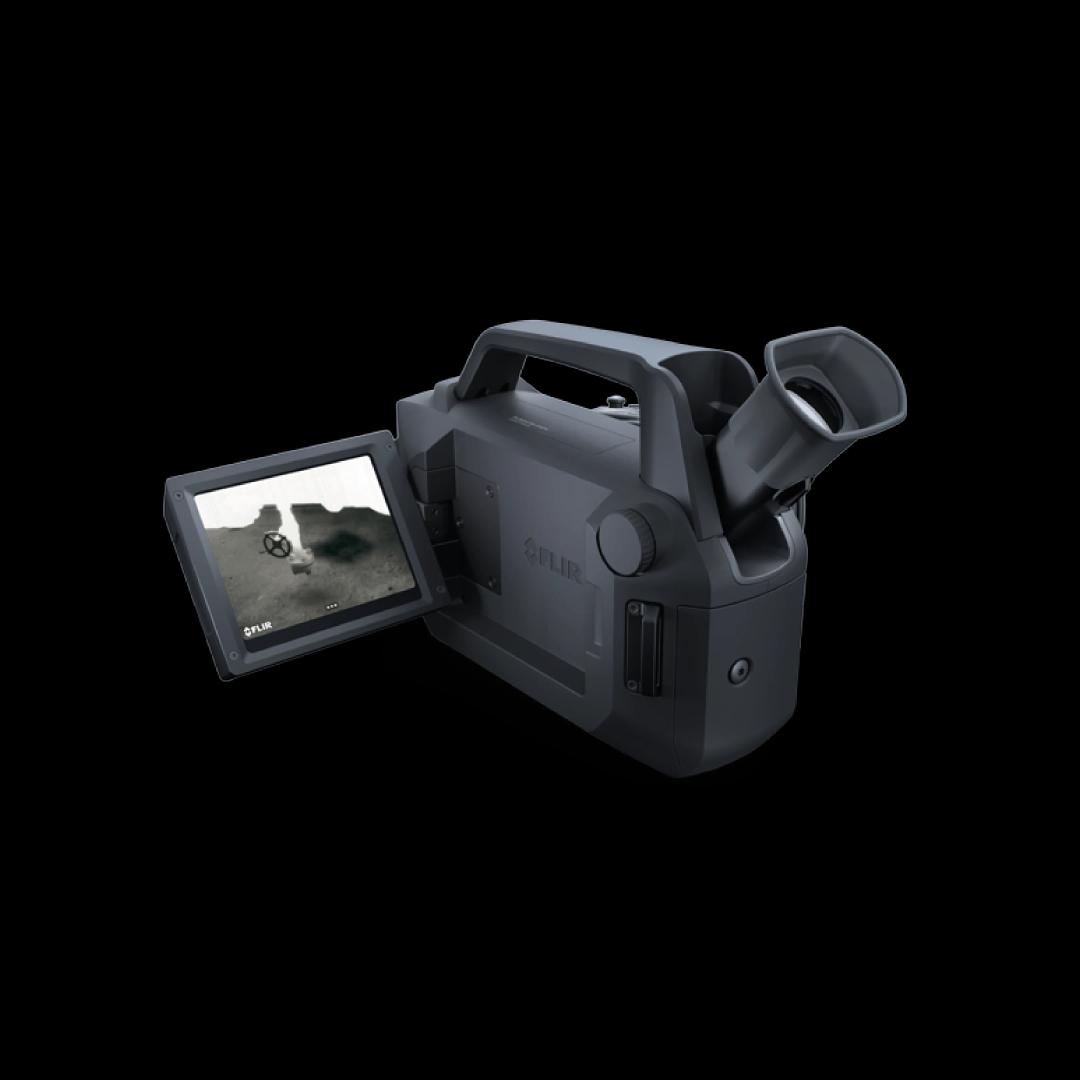

Cámara térmica para detección de fugas
G304

La FLIR G304 es una innovadora cámara de visualización óptica de imágenes de gas (OGI) que se utiliza para detectar posibles fugas de hidrofluorocarbono, refrigerante y otros gases industriales en instalaciones de producción y plantas químicas. Los gases refrigerantes son potencialmente tóxicos, nocivos para el medioambiente y están muy regulados. Con la cámara portátil G304 sin contacto, puede escanear de manera segura y eficiente grandes áreas sin interferir, apagar o interrumpir las operaciones de almacenamiento y refrigeración a gran escala.

Visualización de gas superior

La cámara G304 utiliza el modo de alta sensibilidad (High-Sensitivity Mode, HSM) patentado de FLIR que hace que las fugas destaquen con mayor claridad, al tiempo que permite escanear de forma eficiente miles de componentes y medir con precisión temperaturas de -40 °C a 500 °C (-40 °F a 932 °F)



Registrar e informar los hallazgos de manera eficiente

Wi-Fi y Bluetooth® integrados le permiten conectarse a teléfonos inteligentes o tabletas, y editar y almacenar imágenes sin esfuerzo en la nube, o transferir archivos de manera inalámbrica utilizando el servicio en la nube FLIR Ignite incluido



Ergonómico para una operación cómoda

Opere cómodamente e interactúe con su cámara G304 gracias a su pantalla táctil LCD giratoria de 10.16 cm (4 in), que permite ver objetivos desde cualquier dirección





¿Qué tipos de gases puede ver con una cámara OGI?

Resolución de IR

320 × 240 (76 800 píxeles)

Paso del detector

30 μm

Precisión

±1 °C (±1,8 °F) para el rango de temperatura de 0 °C a 100 °C (32 °F a 212 °F) o ±2 % de la lectura para el rango de temperatura >100 °C (>212 °F)

Rango espectral

8,0 µm a 8,6 µm

Generación de imágenes y óptica

Análisis de imágenes

10 puntos, 5 cuadros con máx./mín./promedio, 1 línea (horizontal o vertical), correcciones de medición

Campo de visión

14,5° × 10,8°, 23 mm (0,89 in)

Enfoque

Automático/Manual

Grabación de vídeo MPEG

Sí

Grabación y transmisión de vídeo

H.264 en tarjeta de memoria

JPG radiométrico

Sí

LCD en color

Pantalla LCD táctil de 4”, 640 × 480 píxeles con rotación

Modos de imagen

Imagen IR, imagen visual, modo de alta sensibilidad (HSM), filtro de reducción de ruido

Número F de la cámara

1,59

Paletas de colores

Arctic, White hot, Black hot, Iron, Lava, Rainbow, Rainbow HC

Paso del detector

30 μm

Punto láser

Sí

Rango espectral

8,0 µm a 8,6 µm

Refrigeración de sensor

Microenfriador Stirling (FLIR MC-3)

Resolución de IR

320 × 240 (76 800 píxeles)

Tipo de detector

Matriz de plano focal (FPA), QWIP refrigerado

Velocidad de fotogramas de la pantalla

60 Hz

Vídeo IR radiométrico

RTRR (.csq), sobre UVC

Visor ajustable

OLED integrado e inclinable, 800 × 480 píxeles

Visualización en cámara

LCD panorámica de 800 × 480 píxeles, visor OLED inclinable de 800 × 480 píxeles

Zoom

Zoom digital continuo de 1 – 8 ×

Medición y análisis

Correcciones de medición

Temperatura reflejada, distancia, transmisión atmosférica, humedad, óptica externa

Cuadro de área

5 (mín./máx./pmd.)

Delta T

Sí

Grabación

Grabación MultiREC: grabe varios archivos automáticamente en un orden personalizable

Medidor puntual

10

Perfil

1 línea activa (horiz. o vert.)

Precisión

±1 °C (±1,8 °F) para el rango de temperatura de 0 °C a 100 °C (32 °F a 212 °F) o ±2 % de la lectura para el rango de temperatura >100 °C (>212 °F)

Rango de temperatura

-20°C a 250°C (-4°F a 482°F)
-20°C a 50°C (-4°F a 122°F)
5°C a 100°C (41°F a 212°F)
50°C a 150°C (122°F a 302°F)
100°C a 200°C (212°F a 482°F)

Sensibilidad térmica

<15 mK a 30 °C (86 °F)

Comunicación y almacenamiento de datos

Formato de archivo de imagen

JPEG estándar, con datos de medición incluidos. Modo de solo infrarrojos

Interfaces de comunicación

USB 2.0, Bluetooth a través de auriculares, Wi-Fi, HDMI

Radio

Frecuencia de operación:
•Bluetooth + EDR: 2402–2480 MHz
•WLAN 2,4 GHz: 2412–2462 MHz
•WLAN 5 GHz: 5150-5250 MHz Tenga en cuenta que la banda de frecuencia 5150-5250 MHz es solo para uso en interiores. Consulte las normativas nacionales.

Salida RF (EIRP)
• Bluetooth + EDR: <10 dBm
•WLAN: antena de <17 dBm


•Antena integrada PIFA (ganancia: máximo 2,6 dBi)

Salida de vídeo

HDMI; DVI

Soporte de almacenamiento

Tarjeta SD extraíble

General

Contenido del paquete

Cámara de infrarrojos con lente, batería (2 piezas), cargador de batería, fuente de alimentación que incluye conectores múltiples, correa de mano, correa para el cuello, tapa del lente, correa para tapa del lente, tarjeta de memoria, cable HDMI-HDMI, cable USB, destornillador TX20, tornillo con perilla (tornillo opcional para la cubierta trasera), documentos impresos y estuche de transporte rígido

GPS [extraíble]

Los datos de ubicación se agregan automáticamente a cada imagen fija y primer fotograma del video desde el GPS integrado

Notas

Voz: 60 segundos con Bluetooth en imágenes fijas y video
Texto: Texto de una lista predefinida o teclado suave en la pantalla táctil
Boceto de imagen: Sí, solo en infrarrojos

Peso [lente y baterías incl.]

3 kg (6,18 lb)

Puntero láser

Clase 2

Servicios de nube

Por Wi-Fi; FLIR Ignite para cargar, organizar, almacenar y compartir imágenes de manera directa y segura (firmware necesario disponible)

Tamaño [L. × An. × Al.] con lente

251,6 mm × 164,5 mm × 170,9 mm (9,9 in × 6,48 in × 6,73 in)

Alimentación

Tiempo de arranque

Normalmente 7 min a 25 °C (77 °F)

Tiempo de carga

2,5 horas a 95 % de capacidad, estado de carga indicado con LED

Tiempo operativo de la batería

>2,5 horas a 25 °C (68 °F) y uso típico

Tipo de batería

Batería recargable de iones de litio, 7,4 V, cargada en la cámara o en un cargador aparte de 2 conectores

Características medioambientales y certificaciones

Certificaciones

RoHS: 2011/65/EU
WEEE: 2012/19/EU
RED: 2014/53/EU
EMC: ETSI EN 301 489-1 (radio), ETSI EN 301 489-17, EN 55032 (emisión), EN 55035 (inmunidad), EN 61000-4-8 Nivel 5 (campo magnético), EN 61000-6-2, Ambiente de inmunidad industrial, FCC 47 CFR parte 15 B, clase B (emisión), ICES-003

Golpes y vibraciones

Choque: 25 g (IEC 60068-2-27); vibración: 2 g (IEC 60068-2-6)

Protección

IP54 (IEC 60529)

Rango de temperatura de almacenamiento

-30°C a 60°C (-22°F a 140°F)

Rango de temperatura operativa

Entre -20 °C y 50 °C (entre -4 °F y 122 °F)

Hoja de datos G304
.PDF, 603.93 KB
